皮带采制样系统<

皮带采制样系统

发布时间: 2017-08-24 | 浏览次数：

皮带采样分为皮带头部采样和皮带中部采样

天明TMPC皮带采样分为二级采样和三级采样。二级采样常用于物料粒度和流量都较小的情况。三级采样通常用于物料粒度和流量都较大的情况。

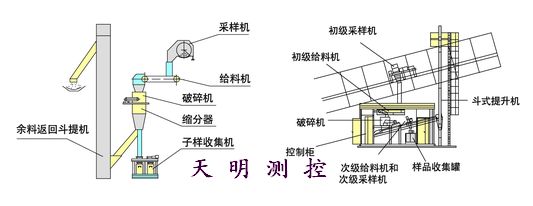

二级采样设备通常适用于流量不超过2000吨/小时，粒度不大于100mm的煤。在二级采样系统中，初级采样机将采到的样品送到皮带给料机然后到破碎机，进行破碎。样品送到另一个输送机然后通过二次采样机获得最终样品，最终样品收集在防尘防水的收集器中，然后送到最终测试的试验室中。
三级采样用于煤流量大于2000吨/小时，物料粒度大于100mm的场合。初级采样机按照有关的标准设定进行采样，样品然后通过给料机送到二次采样机,获得的样品不得少于ASTM,D-2234（美国标准）的要求。样品从二次给料机，通过输送机送到破碎机，将样品破碎成100%通过4目，95%通过8目，然后样品通过皮带给料机送到三次采样机，最终完成采样，最终样品收集在适当的防尘和防水的收集器中等待分析。

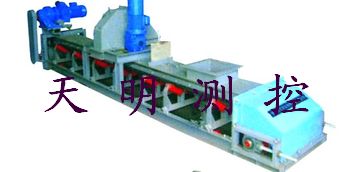

TMPC50型中部刮板采样机

TMPC50型初级刮板式采样是设计用来从输送皮带上精确地采取散状物料样品的设备，由刮板式采样头、驱动装置、位置检测装置和带防尘罩的钢结构件组成。采样头由不锈钢材料制成，并配有平衡块，装在钢结构架上，它由制动马达通过减速机驱动，带动一个扇形切割器形采样机旋转一周，从运动的皮带上刮取宽度与切割器开口相同的一个完整的横断面的样品。样品通过溜槽送入制样单元进行破碎、缩分。

设计紧凑，适于低空间安装; 不需转载点，可直接安装在输送机上,安装简便，成本低;
采用矩形钢管支承，可保证足够的刚度;
制动电机直接驱动，无论皮带空载或满载，均能可靠停机;
采样机设备侧面裙板，有效防止物料的散落;
非接触式接近开关，用于起停控制;
切割器端部装有钢丝软刷，两侧装有导流板，保证全断面取样而且不损伤皮带；带有平衡配重可消除高偏心负载。

TM-TPC50皮带头部采样机

一、概述

皮带头部采样机是安装在皮带输送机头部滚筒落料流处直接采集子样的一种快捷、简单、可靠、经济的采样设备。皮带头部初级采样机分为旋转（或回转）运动式和直线往复运动式，皮带头部采样机完全依照皮带头部现场条件和皮带所运物料的性质，皮带参数设计而成的一种可靠、耐用、方便的采样设备；广泛适用于对连续运输的散状物料进行全断面的样品采集，排除人为因素的干扰。因此被广泛用于冶金、电力、矿山、煤炭、化工、建材、粮库、港口等行业和部门。

二、主要技术参数

适用皮带宽度：500-2200mm；

适用物料最大标称粒度：≤150mm；经过改造物料最大标称粒度可达250mm。

三、头部采样机工作原理

回转运动式皮带头部采样机的回转运动由PLC控制的减速机构完成。回转式采样斗由减速机构传动，在皮带机头部滚筒落料处以一定的旋转速度切入料流，在横扫料流时采集一个料流全宽度，全厚度的完整子样。当采样器旋转到一定的角度,所采集的初级子样经转筒、集料斗、溜管自动进入子样收集器或下一级设备。采样头旋转到达行程角度终点，一个采样周期结束；同时时间继电器开始计时，直到下一采样周期，再次启动电机进行实时间隔采样，从而达到控制每批物料的采样次数和采样量。采样周期和采样间隔均由PLC控制系统设定和调整。

天明TMPC55型单元式采样装置通常包括初级给料机和破碎缩分单元，破碎缩分单元将样品输送，破碎，缩分，样品收集和相应的控制装置集成在一个整体式单元房内，所有的设备安装、布线和调试大大减少了采样设备的现场安装工作，有效保证设备的安装质量。天明单元式制样系统可以作为一个通用组件，既能用于皮带采样系统，也可用于汽车、火车螺旋采样系统。
